روشویی حمام به عنوان نقشه های ساخته شده که تیم های عملیاتی هتل واقعاً می توانند از آن استفاده کنند
روشویی حمام به عنوان نقشه های ساخته شده که تیم های عملیاتی هتل واقعاً می توانند از آن استفاده کنند
یک پی دی اف منظم اگر مرکز تخلیه مورد نظر را نشان دهد در حالی که لوله نصب شده در اطراف یک ریل کشو حرکت می کند تقریباً بی فایده است. طراحی هنوز هم حرفه ای به نظر می رسد. اتاق داستان متفاوتی را روایت می کند. من می خواهمروشویی حمام به عنوان نقشه های ساخته شدهبرای حفظ صادقانه این تفاوت، از جمله موقعیت سرویس نهایی، اصلاح کابینه، کد بالا و تغییر تایید شده. در غیر این صورت اولین تکنسین تعمیر و نگهداری شخصی است که باید نصب را دوباره کشف کند.
من انتظار ندارم که یک تیم تاسیساتی در هر بازنگری ساخت جستجو کند تا یک لولا، شیر خاموش یا پاشش جایگزین پیدا کند. تحویل به یک رکورد اتاق مختصر مرتبط با فایل پروژه کنترل شده نیاز دارد. باید به سرعت به چهار سؤال پاسخ دهد: چه چیزی نصب شده است، کجاست، چگونه می توان به آن دسترسی داشت و کدام مرجع تأیید شده جایگزین را شناسایی می کند.
فهرست مطالب
- جداسازی هدف طراحی از رکورد نصب شده
- اطلاعات اتاق ضبط، کابینت، بالا، سینک و خدمات
- اتصال نقشه ها با عکس ها و برنامه های اجزا
- کنترل تغییرات، تجدید نظر و دسترسی به تعمیر و نگهداری
- صدور فایلی که عملیات هتل بتواند جستجو و اعتماد کند
روشویی حمام به عنوان نقشه های ساخته شده مجموعه طراحی تایید شده نیست
طرح تایید شده همچنان مهم است زیرا هدف، ابعاد و مسئولیت ها را مشخص می کند. رکورد به عنوان-ساختار هدف دیگری دارد. وضعیت نصب نهایی را مشخص می کند و به تأییدیه ای اشاره می کند که هرگونه تفاوت را مجاز می کند. من هرگز ابعاد اصلی را پاک نمیکنم و بیصدا آن را جایگزین میکنم. من مقدار نصب شده را علامت گذاری می کنم، به رکورد تغییر ارجاع می دهم و هر دو نسخه را در تاریخچه سند حفظ می کنم.
رابسته های حمام هتل: راهنمای کاملنحوه تناسب اطلاعات کابینت، بالا، سینک و پروژه را مشخص می کند. رکورد نهایی از همان منطق بسته استفاده می کند. اگر کانتر از یک منبع و کابینت از منبع دیگر آمده است، ورق اتاق هنوز باید شناسه های آنها و رابط تایید شده بین آنها را متصل کند.
یک رسمیبه عنوان-طراحی ساخته شدهآنچه را که ساخته شده است به جای آنچه که در طرح مناقصه باقی مانده است، ارتباط می دهد. برای یک روشویی، که نیازی به یک مدل ساختمان بیش از حد ندارد. این نیاز به اطلاعات اتاق دقیق، ابعاد قابل خواندن، نماهای واضح و یک فهرست قابل اعتماد برای عکس ها، برنامه ها و تاییدیه های تغییر دارد.
در همه جا از یک شناسه اتاق استفاده کنید
من همان کد اتاق را روی نقشه، برچسب کابینت، برچسب بالا، عکسهای بازرسی، برگه آزمایش آب-، زمانبندی سختافزار و فهرست تحویل نگه میدارم. اگر هتل قبل از افتتاح شماره اتاق ها را مجدداً شماره گذاری کند، پرونده حاوی کد ساخت و ساز و شماره اتاق عملیات است. یک مرجع متقابل ساده از کارکنان تعمیر و نگهداری جلوگیری می کند تا یک جزء را با برچسب تاریخی اشتباه سفارش دهند.
زمانبندی{0}}نوع اتاق همچنان مهم است، اما نمیتواند جایگزین رکورد فردی شود. اتاقهای تکراری ممکن است یک طراحی استاندارد را به اشتراک بگذارند در حالی که تعداد کمی شامل طرحبندیهای دستی، فاصلههای قابل دسترس، دیوارهای مختلف یا انحرافات خدمات تایید شده باشد. من از جزئیات استاندارد یک بار استفاده میکنم، سپس فقط در جایی که شرایط نصب شده متفاوت است، یک برگه انحراف ویژه اتاق اضافه میکنم.
برای هتل های مکرر،روشویی حمام به عنوان نقشه های ساخته شدهبه یک نمایه وضعیت{0}}اتاق در کنار جزئیات استاندارد نیاز دارید. من مشخص میکنم که آیا هر اتاق از استاندارد پیروی میکند، دارای ترتیب دستی است یا دارای انحراف تأیید شده است. این شاخص مانع از آن می شود که تکنسین با یک اتاق غیرمعمول به عنوان مدرکی مبنی بر اینکه کل نوع اتاق به همین شکل ساخته شده است، رفتار کند.
کابینه را به عنوان یک مجمع، نه یک مستطیل ثبت کنید
طرح کلی کابینت و عرض کلی به کسی نمی گوید که چگونه آن را حفظ کند. رکورد به کد کابینت، جهت دست، پایان ساخت و ساز، پانل های انتهایی در معرض، عرض پرکننده، مناطق تثبیت دیوار، موقعیت ریل، پشتی قابل جابجایی، پانل های دسترسی، اندازه درب و کشو، خانواده های سخت افزاری و هر سایتی{1}}برش خدمات نیاز دارد. همچنین علامت میزنم که کدام پانلها را میتوان بدون ایجاد مزاحمت در قسمت بالا جدا کرد.
رامحدوده کابینت حمامبه تیم های پروژه یک مسیر طبقه بندی واضح می دهد، اما رکورد اتاق باید آن انتخاب را به واحد نصب شده محدود کرده و به پایان برساند. یک نام دسته بندی عمومی نمی تواند سال ها بعد جلوی کشو جایگزین را شناسایی کند. من مرجع پایان کنترل شده را شامل میکنم، نه یک توصیف معمولی مانند ظاهر خاکستری گرم یا گردویی.
جدول زمانی اجزای غروراطلاعات در کنار نقشه یا در یک جدول زمانی مرتبط با شناسه های پایدار قرار دارند. کدهای لولا و رانر، پایان دسته، اجزای برق، سخت افزار کابینت آینه و روکش های قابل جابجایی به جزئیات کافی برای تهیه تعمیر و نگهداری نیاز دارند. این با یک برنامه زمانی{2}}تعداد قطعات یدکی متفاوت است. یکی بیان می کند که چه چیزی نصب شده است. دیگری بیان می کند که پروژه چه سهامی را نگه می دارد.
منتشر شدهتعویض روشویی هتل-برنامه قسمتی برای تیم های تاسیساتمقادیر اضافی و کنترل تحویل را پوشش می دهد. من کد کامپوننت بهعنوان{1}}ساختشده را به آن زمانبندی پیوند میدهم، بنابراین یک تکنسین میتواند قبل از اینکه یک تعمیر بداهه کابینت را تغییر دهد، ببیند که آیا کالای درست در انبار موجود است یا خیر.
من همچنین یک یادداشت عمر{0} را فقط در جایی قرار می دهم که توسط سازنده قطعه یا نیاز پروژه پشتیبانی می شود.روشویی حمام به عنوان نقشه های ساخته شدهجایی برای فواصل جایگزینی حدس زده نیست. آنها قطعه نصب شده، مسیر تنظیم و جایگزین تایید شده را شناسایی می کنند تا عملیات بتواند زمانی که قطعه در نهایت نیاز به توجه داشته باشد، از شواهد فعلی تصمیم بگیرد.
اتصال بالا، سینک و دیوار Vanity را به وضوح نشان دهید
نمای بالا به طول و عمق نهایی، برآمدگیهای آشکار، شکافهای کناری دیوار، موقعیت درز در صورت امکان، بریدگی سینک، سوراخهای شیر آب، نمایه لبه، ارتفاع پاشش آب، برگشتهای جانبی و هر قسمت-مشخص شده نیاز دارد. من مواد و کد پایان را ضبط می کنم. اگر قسمت بالایی دارای حرکت قابل مشاهده باشد، صفحه کامل-یا مرجع تصویر تولیدی نیز در رکورد پایانی تعلق دارد.

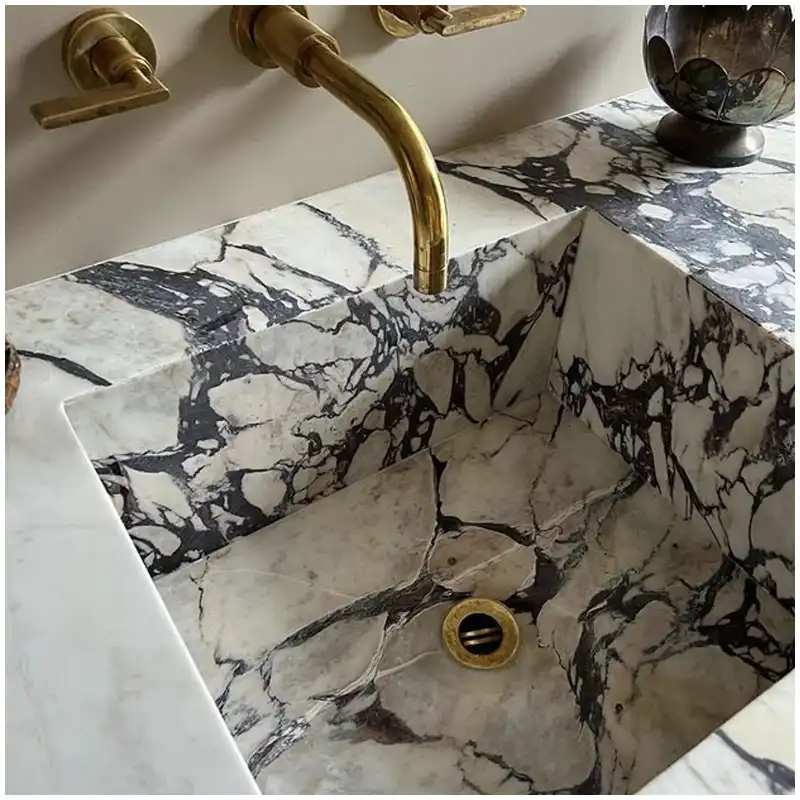

A میز روشویی کوارتزممکن است به طور مداوم در بسیاری از اتاق ها تکرار شود، اما هندسه نصب شده همچنان می تواند در برگشت دیوار و برش های سرویس متفاوت باشد. رویه سنگ طبیعی، دال-تغییر و شواهد تعمیر خاصی را اضافه می کند. نقاشی هندسه را مشخص می کند. عکس پیوند شده چهره واقعی قابل مشاهده را شناسایی می کند. من از یک سند نمی خواهم که هر دو کار را بد انجام دهد.

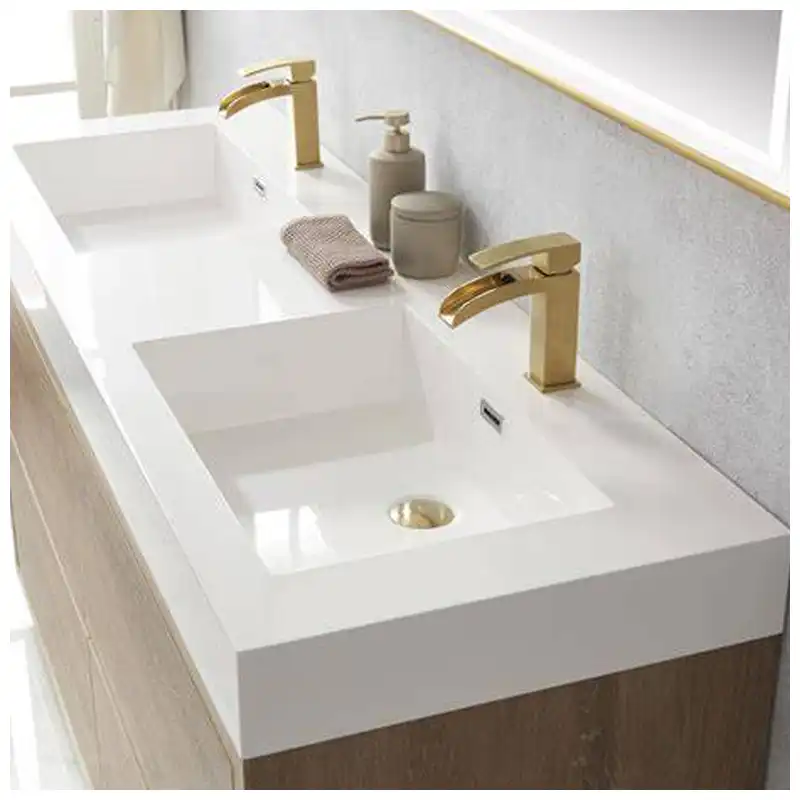

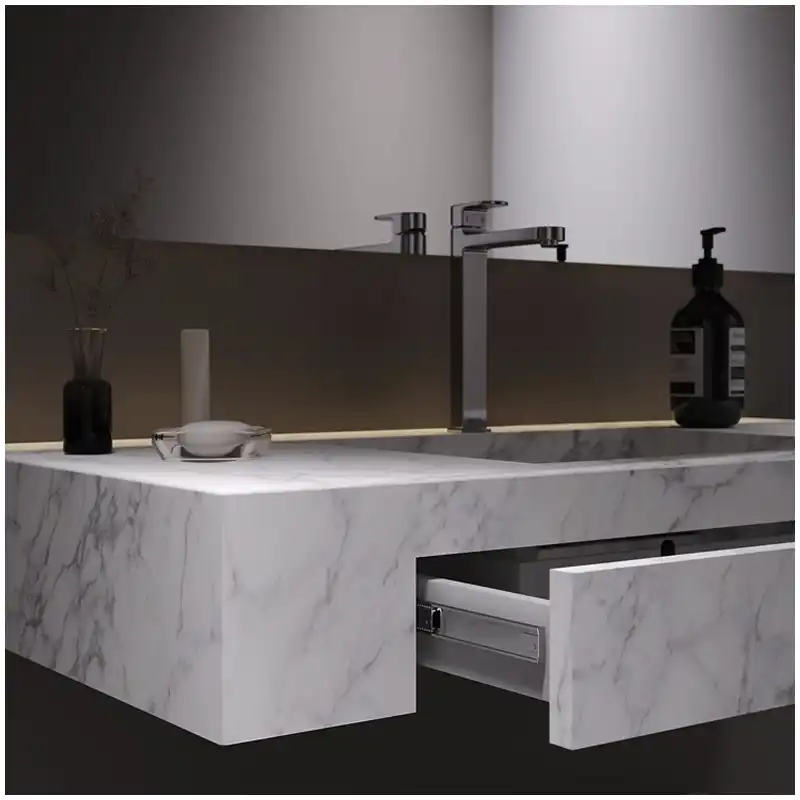

برای سینک، سازنده و مدل، روش نصب، جزئیات پشتیبانی، وضعیت سرریز، ضایعات و پیکربندی شیر آب را ضبط میکنم. نقاشی پاکت کاسه را در زیر بالا نشان می دهد زیرا در آنجا کشوها، ریل ها و سرویس ها با هم رقابت می کنند. اگر یک تغییر سایت تایید شده یک کشو را کوتاه کند یا یک ریل را جابجا کند، نمای{2}}به عنوان ساخته شده باید نتیجه نهایی را نشان دهد.
رکورد اتمام حماماطلاعات همچنین پشت اسپلش و درزگیر را پوشش می دهد. من کدهای پایان، جهت برگشت، محل اتصالات و مرجع درزگیر تایید شده را یادداشت می کنم. یک عکس در زیر نور آینه معمولی به عملیات کمک می کند تا رنگ نصب شده را از جایگزینی بعدی که فقط در نور انبار مشابه به نظر می رسید متمایز کند.
همان عکس پایانی نیاز به یک مرجع خنثی و نمای اتاق وسیعتر دارد. قرار گرفتن در معرض دوربین می تواند باعث شود که یک صفحه گرمتر یا سردتر از سطح نصب شده به نظر برسد. استفاده می کنمروشویی حمام به عنوان نقشه های ساخته شدهبرای اشاره به نمونه نهایی فیزیکی تایید شده و کد محصول؛ عکس به جای اینکه وانمود کند که یک استاندارد رنگی عالی است، مکان و شرایط را ثبت می کند.
نقشه لوله کشی و دسترسی برق قبل از اینکه پنهان شود
مفیدنقشه دسترسی لوله کشیمرکز تخلیه نهایی، نقاط تامین، جهت سوپاپ، مسیر تله، مسیرهای شلنگ و پانل یا کشویی که دسترسی را فراهم می کند را نشان می دهد. همچنین مناطقی را مشخص می کند که حفاری ممنوع است زیرا سرویس ها از پشت کابینت عبور می کنند. قبل از بسته شدن پنل پشتی، با استفاده از مقیاس و کد اتاق در کادر، عکس میگیرم.
رالوله کشی حمام ناهموار-درمناطق خدمات مورد نظر را قبل از تولید و نصب ثبت می کند. نقشه نهایی نشان میدهد که این سرویسها واقعاً کجا به پایان رسیدهاند. وقتی این دو با هم تفاوت دارند، من به مرجع تغییر تایید شده نیاز دارم. بعد دست نویس بدون تاریخ یا تاریخ تایید تنها یک سرنخ است.
رکوردهای الکتریکی نیز از همین منطق پیروی می کنند. پریز، جداکننده، منبع تغذیه{1}}کشو، درایور روشنایی یا اتصال آینه را هنگامی که بخشی از بسته روشویی هستند نشان دهید. جداسازی قابل دسترس و پوشش های قابل جابجایی را شناسایی کنید. طراح برق و تجارت دارای مجوز مطابق با کد خود هستند. رکورد Vanity رابط فیزیکی و مسیر نگهداری را بدون تظاهر به جایگزینی اسناد تایید شده نشان می دهد.
رابرنامه ریزی پریز برق روشویی حمامتوضیح می دهد که چگونه حرکت کشو، مناطق پاشش آب و موقعیت آینه بر هماهنگی اولیه تأثیر می گذارد. رکورد نهایی من موقعیت نصب شده و برچسب مؤلفه را اضافه می کند، که باعث می شود کار جایگزینی بعدی به مجموعه اصلی- تکیه نکند.
قبل از بستن نماهای برق و لوله کشی، از شخصی که آنها را آماده نکرده است می خواهم هر نقطه دسترسی را در اتاق واقعی قرار دهد. اگر شخص نتواند سوپاپ، درایور یا پوشش قابل جابجایی را از رکورد پیدا کند، سند به نمای یا ابعاد دیگری نیاز دارد. خوبروشویی حمام به عنوان نقشه های ساخته شدهبا استفاده آزمایش می شوند، پذیرفته نمی شوند زیرا حاشیه صفحه کامل به نظر می رسد.
از یک ماتریس رکورد که به شواهد منجر می شود استفاده کنید
من برگه اصلی را قابل خواندن نگه می دارم و جزئیات را به سوابق مرجع منتقل می کنم. جدول زیر حداقل رابطه مورد انتظار من را نشان می دهد. مشخصات پروژه ممکن است به اطلاعات بیشتری نیاز داشته باشد.
| لایه ضبط | حداقل محتوا | شواهد مرتبط | استفاده اصلی در آینده |
|---|---|---|---|
| هویت اتاق | کد ساخت و ساز، شماره عملیاتی، نوع اتاق، طرح دستی | نمایه اتاق و عکس در | یافتن رکورد صحیح |
| کابینه | کد واحد، پایان، پرکننده ها، مناطق ثابت، پانل های دسترسی و سخت افزار | برچسب ها، ارتفاعات و برنامه اجزاء | تنظیم و تعویض |
| بالا و سینک | مواد، پایان، هندسه، لبه، برش، پشتیبانی و مدل | طراحی بالا، تصویر دال یا چهره و ضبط خشک- | تعمیر یا بازسازی |
| خدمات | تخلیه، منابع، شیرها، رابط های برق و مسیر دسترسی | عکسها و برگههای آزمایشی قبل از{0}}بستن | دسترسی ایمن به تعمیر و نگهداری |
| تغییرات | انحراف، دلیل، تایید و تاریخ نصب شده | RFI، دستورالعمل سایت یا علامت تأیید شده- | درک طراحی-تا-تفاوت سایت |
| تحویل | آزمایش آب، بهره برداری، مراقبت، یدکی و وضعیت باز- | انتشار اتاق امضا شده و عکس های نهایی | پذیرش عملیات |
درس سخت-برنده: یک تغییر ثبت نشده سایت تبدیل به تخریب در آینده می شود
یک زهکش را می توان در اطراف کشو جابجا کرد و در زمان تحویل کاملاً کار کرد. اگر مرکز اصلاح شده و مسیر دسترسی هرگز وارد رکورد نشود، تکنسین بعدی فقط نقشه اصلی را می بیند. سپس جستجو با برداشتن پانلها، کشوها یا پوششهایی که نیازی به ایجاد مزاحمت نداشتند، آغاز میشود. نصب با موفقیت انجام شد، اما سابقه گمشده تعمیر و نگهداری معمول را به بررسی تبدیل می کند.
درس: قبل از بازگشت آخرین پانل قابل جابجایی، هر تغییر پنهان تایید شده را ثبت کنید.
فایل را به اندازه کافی قابل جستجو، نسخه دار و کوچک برای استفاده کنید
عکس ها به نام، جهت و زمینه نیاز دارند
من به جای گذاشتن شماره دوربین، تصاویر را بر اساس اتاق، جزء و نما نام می برم. یک مجموعه مفید شامل روشویی کلی، برچسب کابینت، صفحه بالایی، زیر سینک، شیرها و تله، پنل دسترسی باز، کد سخت افزاری، محل اتصال دیوار و وضعیت خشک نهایی است. فلشها یا شرحها را فقط در جایی اضافه میکنم که جزئیات مبهم باشد. اصل خام موجود است.
یک تجدید نظر فعلی باید واضح باشد
خوبروشویی حمام به عنوان نقشه های ساخته شدهبازبینی، تاریخ صدور، وضعیت تهیه کننده و تایید را در هر برگ نشان می دهد. فایل های جایگزین شده بایگانی می شوند اما در کنار نسخه فعلی با نام های تقریباً یکسان قرار نمی گیرند. من یک شاخص کنترل شده را ترجیح می دهم که به آخرین برگه اشاره می کند و تاریخچه را جداگانه حفظ می کند.
برنامه های ساختاریافته نت های بلند را شکست می دهند
من از فیلدهای ثابت برای کد مؤلفه، مرجع سازنده، پایان، قابلیت کاربرد اتاق و یادداشت جایگزینی استفاده میکنم. این به تیم هتل اجازه می دهد تا برنامه را بدون خواندن صفحات نثر فیلتر کند. طرح هنوز دارای ابعاد ضروری و دستورالعملهای دسترسی است، اما کل قطعات یدکی، مراقبت یا سند راهاندازی را تکرار نمیکند.
یک رکورد مفقود یا متناقض را فورا تشدید کنید
اگر شرایط نصب شده و نقشه با هم موافق نیستند، ابتدا کل روشویی و تفاوت خاص را با یک مرجع قابل اندازه گیری عکس بگیرید. دوم، هر کاری را که شرایط را پنهان یا تغییر می دهد، متوقف کنید. سوم، نقشه فعلی، کد اتاق، عکس های بازرسی و تاریخچه تغییر را برای تیم مسئول پروژه و تامین کننده ارسال کنید. من رکورد کنترل شده را فقط پس از توافق شرایط نصب شده و مسیر تأیید تصحیح می کنم.
سوالات متداول
1. روشویی حمام به عنوان نقشه های ساخته شده باید شامل چه مواردی باشد؟
آنها به هویت اتاق، هندسه و کدهای کابینت نهایی، اطلاعات بالا و سینک، موقعیتهای سرویس نصب شده، پانلهای دسترسی، پرداختها، اتصالات دیوار، ارجاعات مؤلفهها، انحرافات تأیید شده، شواهد راهاندازی و پیوندهایی به عکسهای کدشده- اتاق نیاز دارند. مشخصات دقیق پروژه، تحویل نهایی را کنترل می کند.
2. آیا نقشه های نصب علامت گذاری شده{1} برای تحویل کافی است؟
اگر نشانهها خوانا، دارای تاریخ، قابل ردیابی و انتقال به قالب نهایی لازم باشند، میتوانند رکورد شروع را تشکیل دهند. یک برگه{2}}خط قرمز شل بدون شناسه اتاق، وضعیت تأیید یا عکسهای مرتبط برای عملیات مکرر هتل کافی نیست.
3. آیا هر اتاق هتل که تکرار می شود باید نقاشی جداگانه داشته باشد؟
از یک طرح استاندارد کنترلشده برای شرایط تکراری واقعی استفاده کنید، سپس یک فهرست اتاق و برگه انحراف را برای چیدمانهای دستی، اتاقهای قابل دسترس یا تغییرات سایت تأیید شده حفظ کنید. هر اتاق هنوز به یک رکورد نیاز دارد که اجزای نصب شده و وضعیت آزمایش آن را مشخص کند.
4. کارهای مخفی لوله کشی و برق چگونه باید ثبت شود؟
ابعاد نهایی را از یک مبنا تعریف شده نشان دهید، دریچه ها و ایزوله را شناسایی کنید، مسیرهای دسترسی و{0}}منطقه حفاری را علامت گذاری کنید، و به عکس های قبل از بسته شدن با مقیاس قابل مشاهده و کد اتاق پیوند دهید. سوابق تجاری تایید شده در جایی که پروژه به آنها نیاز داشته باشد جدا باقی می ماند.
5. وقتی طراحی به عنوان-با اتاق در تضاد باشد، ابتدا چه اتفاقی باید بیفتد؟
از وضعیت نصب شده عکس بگیرید و اندازه گیری کنید، سپس هرگونه کاری را که می تواند آن را پنهان یا تغییر دهد متوقف کنید. قبل از تجدید نظر در پرونده تحویل کنترل شده، شواهد را با نقشه فعلی، برنامه اتاق و سوابق بازرسی اصلی به تامین کننده مسئول و تیم پروژه ارسال کنید.
سریع-لیست بررسی نقشه روشویی حمام به عنوان ساخته شده
- شماره اتاق عملیات را با کد اتاق ساخت مطابقت دهید.
- شناسه های کابینت، بالا، سینک، شیر آب و سخت افزار را ضبط کنید.
- ابعاد خدمات نهایی و پانل های دسترسی از یک داده اعلام شده.
- عکسهای کدشده{0}}اتاق را به هر رابط پنهان پیوند دهید.
- به جای پاک کردن هدف طراحی، هر انحراف تایید شده را ارجاع دهید.
- شماره فعلی را از بازبینیهای جایگزین شده بایگانی شده جدا کنید.
- قبل از تحویل، باز شدن، جستجو و چاپ فایل را تأیید کنید.
نتیجه گیری نهایی
مفیدروشویی حمام به عنوان نقشه های ساخته شدهاتاق آخر را بدون دفن کردن آن در زیر هر سند تاریخی ثبت کنید. آنها کابینت، بالا، سینک، سخت افزار، خدمات، نقاط دسترسی، تکمیل و تغییرات تایید شده را شناسایی می کنند، سپس این حقایق را به عکس ها و برنامه های قابل جستجو متصل می کنند. کاری که من انجام میدهم این است: یک رکورد ناب صادر کنم که یک تکنسین بتواند در کنار روشویی بخواند، زیرا KA UNITED ترجیح میدهد یک عکس سرویس مخفی{2} و واضح را حفظ کند تا اینکه از عملیات برای حذف یک پانل تمامشده فقط برای یادگیری آنچه در پشت آن قرار دارد بخواهد.
مراجع
- دستورالعمل های برنامه ریزی آشپزخانه و حمام با استانداردهای دسترسی، انجمن ملی آشپزخانه و حمام.
- کد بین المللی لوله کشی، شورای بین المللی کد.
- کتابچه راهنمای طراحی سنگ ابعاد، موسسه سنگ طبیعی.
- کانترهای سنگ طبیعی: ملاحظات برای کاربردهای آشپزخانه و حمام، موسسه سنگ طبیعی.
- اصول مدیریت اطلاعات ISO 19650، سازمان بین المللی استاندارد.
- بسته شدن پروژه و الزامات ترسیم رکورد، اسناد قرارداد قابل اجرا.
- اطلاعات فنی سازنده کابینت، سخت افزار، سینک، شیر آب و سطح، تولیدکنندگان محصول قابل اجرا.
